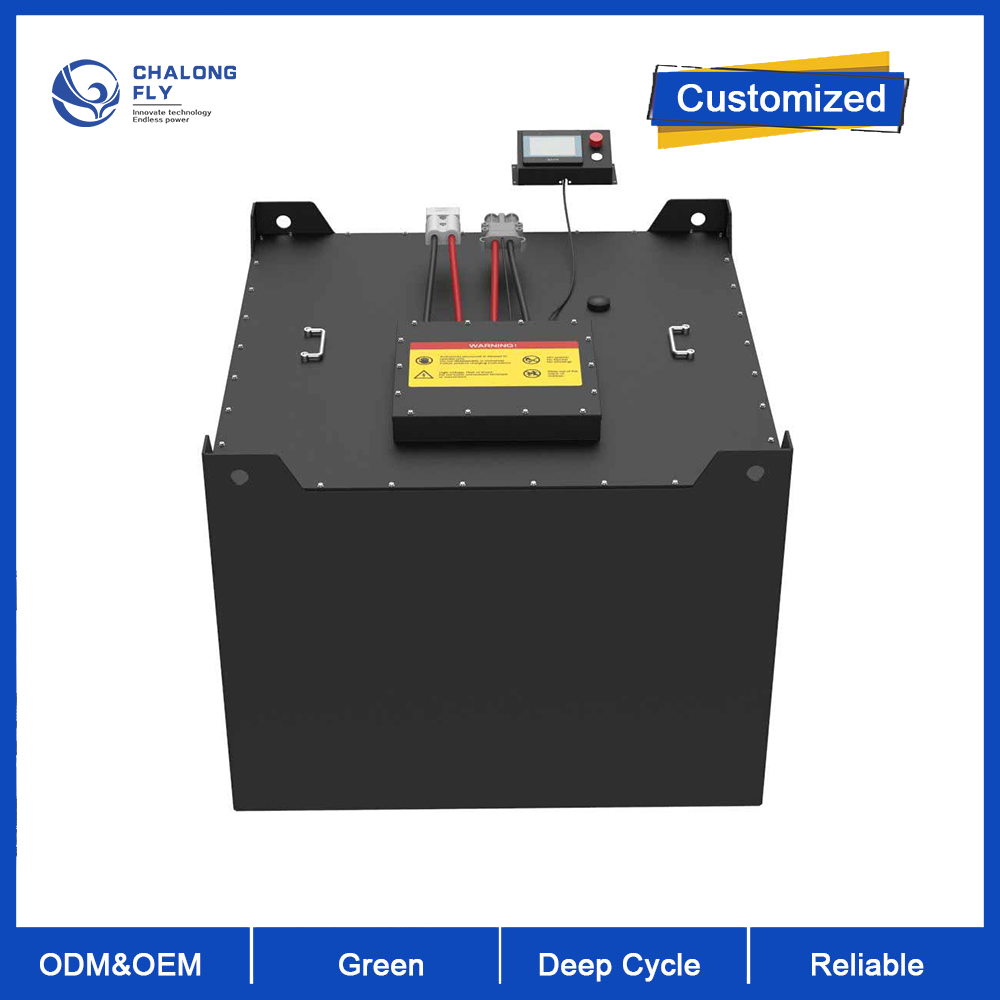

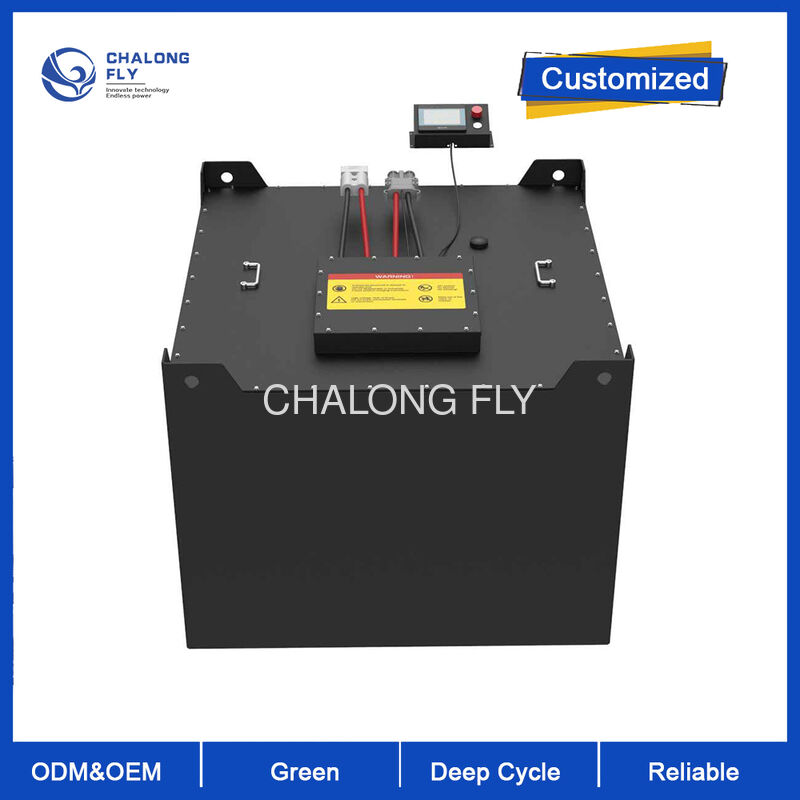

Ενεργειακό σύστημα υψηλής χωρητικότητας για περονοφόρα ανυψωτικά βαρέως τύπου Κατηγορίας I. Σχεδιασμένο για συνεχείς λειτουργίες πολλαπλών βάρδιων με δυνατότητα φόρτισης. Συνολική ενεργειακή χωρητικότητα 69,6 kWh. 5 χρόνια εγγύηση.
| Παράμετρος |
Προσδιορισμός |
| Ονομαστική τάση |
80V |
| Ονομαστική χωρητικότητα |
870 Ah |
| Ενεργειακή Ικανότητα |
69,6 kWh |
| Χημεία Μπαταριών |
LiFePO4 (LFP) |
| Κύκλος ζωής (@80% DOD) |
≥4.000 κύκλοι |
| Τυπικό ρεύμα φόρτισης |
174A (0,2C) |
| Ρεύμα γρήγορης φόρτισης |
435A (0,5C) |
| Χρόνος φόρτισης (Τυπικός) |
5,0 ώρες |
| Χρόνος φόρτισης (Γρήγορη) |
2,0 ώρες |
| Ρεύμα συνεχούς εκφόρτισης |
870A (1,0C) |
| Ρεύμα αιχμής εκφόρτισης (60s) |
1.305A (1,5C) |
| Θερμοκρασία λειτουργίας (φόρτιση) |
0°C έως +55°C |
| Θερμοκρασία λειτουργίας (εκφόρτιση) |
-20°C έως +60°C |
| Αξιολόγηση IP |
IP67 |
| Πρωτόκολλο Επικοινωνίας |
CAN Bus 2.0B, RS485, Modbus TCP (προαιρετικό) |
| Βάρος |
Περίπου 820 κιλά |
| Διαστάσεις (Μ*Π*Υ) |
1.250*850*780 mm (Προσαρμόσιμο) |
| Τύπος εγκατάστασης |
Συμβατό με πλευρική εξαγωγή / Roll-out |
| Εγγύηση |
5 χρόνια / 4.000 κύκλοι |
| Πιστοποιήσεις |
UL 1973, CE, UN38.3, IEC 62133, IEC 62619 |
Περιγραφή προϊόντος
Τι είναι μια μπαταρία περονοφόρου λιθίου 80V 870Ah;
Μια μπαταρία φωσφορικού σιδήρου λιθίου 80V 870Ah είναι ένα βιομηχανικό ενεργειακό σύστημα υψηλής χωρητικότητας που παρέχει 69,6 kWh χρησιμοποιήσιμης ενέργειας. Αυτή η μονάδα έχει σχεδιαστεί για αντισταθμισμένα περονοφόρα ανυψωτικά κλάσης I σε βαριά logistics, λιμενικές λειτουργίες, χειρισμό χάλυβα και άλλες εφαρμογές μεταφοράς υλικών υψηλής έντασης όπου ο χρόνος λειτουργίας μιας βάρδιας υπερβαίνει τις 8 ώρες ή όπου απαιτείται συνεχής λειτουργία πολλαπλών βάρδιων.
Πώς μεταφράζεται η υψηλή χωρητικότητα σε λειτουργική απόδοση;
Με 69,6 kWh αποθηκευμένης ενέργειας, αυτή η μπαταρία εξαλείφει την ανάγκη αλλαγής μπαταρίας στις περισσότερες λειτουργίες με τρεις βάρδιες. Όταν συνδυάζεται με σταθμούς φόρτισης ευκαιρίας σε περιοχές στάσης, το σύστημα μπορεί να λειτουργεί συνεχώς σε πολλές βάρδιες χωρίς αποκλειστικό προσωπικό αλλαγής μπαταρίας ή εφεδρικό απόθεμα μπαταρίας. Αυτή η διαμόρφωση μειώνει τις κεφαλαιουχικές δαπάνες για εφεδρικές μπαταρίες και τη σχετική υποδομή φόρτισης.
Τεχνικά χαρακτηριστικά για απαιτητικά περιβάλλοντα
-
Αρχιτεκτονική διπλής μονάδας:Ο ανεξάρτητος έλεγχος BMS για κάθε μισό πακέτο εξασφαλίζει πλεονασμό και απομόνωση σφαλμάτων
-
Ετοιμότητα υγρής ψύξης:Προαιρετικά κανάλια θερμικής διαχείρισης για τροπικές λειτουργίες υψηλού κύκλου λειτουργίας
-
Ενισχυμένο περίβλημα από χάλυβα:Ανθεκτικό στις κρούσεις περίβλημα που έχει χαρακτηριστεί για βιομηχανικά περιβάλλοντα χειρισμού υλικών
-
Προηγμένο BMS με καταγραφή δεδομένων:Αποθήκευση ιστορικού λειτουργίας 180 ημερών για ανάλυση στόλου και προγνωστική συντήρηση
-
Σχεδιασμός ζυγού υψηλού ρεύματος:Χάλκινοι ακροδέκτες χαμηλής αντίστασης με ονομαστική παρατεταμένη εκφόρτιση 870Α
Τεχνικές Προδιαγραφές
Πλήρεις Τεχνικές Προδιαγραφές
| Κατηγορία |
Παράμετρος |
Αξία |
| Ηλεκτρικός |
Ονομαστική τάση |
80V |
| Ηλεκτρικός |
Ονομαστική χωρητικότητα |
870 Ah |
| Ηλεκτρικός |
Ενέργεια |
69,6 kWh |
| Ηλεκτρικός |
Τύπος κελιού |
Prismatic LiFePO4 |
| Ηλεκτρικός |
Διαμόρφωση |
25S8P (Διπλές μονάδες 25S4P) |
| Ηλεκτρικός |
Εσωτερική Αντίσταση |
≤8 mΩ |
| Ηλεκτρικός |
Ποσοστό αυτοεκφόρτισης |
<2% ανά μήνα |
| Φόρτιση |
Τυπική τάση φόρτισης |
87,5 V |
| Φόρτιση |
Μέγιστη τάση φόρτισης |
91,25 V |
| Φόρτιση |
Τυπικό ρεύμα φόρτισης |
174A (0,2C) |
| Φόρτιση |
Μέγιστο ρεύμα φόρτισης |
435A (0,5C) |
| Φόρτιση |
Εύρος θερμοκρασίας φόρτισης |
0°C έως +55°C |
| Εκφόρτιση |
Τάση διακοπής |
62,5 V |
| Εκφόρτιση |
Συνεχές Ρεύμα |
870A (1,0C) |
| Εκφόρτιση |
Ρεύμα αιχμής (60 δευτερόλεπτα) |
1.305A (1,5C) |
| Εκφόρτιση |
Θερμοκρασία εκκένωσης |
-20°C έως +60°C |
| BMS |
Χαρακτηριστικά προστασίας |
Υπερφόρτιση, υπερφόρτιση, υπερβολικό ρεύμα, βραχυκύκλωμα, θερμοκρασία, προστασία από σφάλματα μόνωσης |
| BMS |
Μέθοδος εξισορρόπησης |
Ενεργή εξισορρόπηση με παρακολούθηση επιπέδου κυψέλης |
| BMS |
Ανακοίνωση |
CAN Bus 2.0B, RS485, Modbus TCP (προαιρετικό) |
| BMS |
Καταγραφή δεδομένων |
Λειτουργική αποθήκευση δεδομένων 180 ημερών |
| Μηχανικός |
Υλικό περιβλήματος |
Χάλυβας βαρέως διαμετρήματος με επίστρωση πούδρας |
| Μηχανικός |
Διαστάσεις (Μ*Π*Υ) |
1.250*850*780 χλστ |
| Μηχανικός |
Βάρος |
~820 κιλά |
| Μηχανικός |
Αξιολόγηση IP |
IP67 |
| Μηχανικός |
Τύπος τερματικού |
Χάλκινη ράβδος M12 |
| Περιβαλλοντική |
Υγρασία λειτουργίας |
≤95% RH (χωρίς συμπύκνωση) |
| Περιβαλλοντική |
Υψόμετρο |
≤3.000 μ |
| Περιβαλλοντική |
Ψύξη |
Φυσική μεταφορά / Προαιρετική υγρή ψύξη |
| Συμμόρφωση |
Πιστοποιήσεις |
UL 1973, CE, UN38.3, IEC 62133, IEC 62619, ISO 9001 |
| Συμμόρφωση |
Εγγύηση |
5 χρόνια ή 4.000 κύκλοι (όποιο συμβεί πρώτο) |
Αρμονία
Ποια περονοφόρα βαρέως τύπου μπορούν να χρησιμοποιήσουν αυτήν την μπαταρία;
Αυτή η μπαταρία 80V 870Ah είναι βελτιστοποιημένη για αντισταθμισμένα περονοφόρα ανυψωτικά οχήματα κατηγορίας Ι με ονομαστική χωρητικότητα από 3,5 έως 8,0 τόνους. Ο σχεδιασμός του κυλιόμενου δίσκου πλευρικής εξαγωγής είναι συμβατός με τα τυπικά βιομηχανικά συστήματα αλλαγής μπαταριών. Διατίθενται προσαρμοσμένες προσαρμογές διαστάσεων για να ταιριάζουν με συγκεκριμένες γεωμετρίες της θήκης μπαταριών OEM.
Συμβατές μάρκες και σειρές περονοφόρων
-
Toyota: Σειρά 8FBN15-30, 8FBE20U
-
Hyster: J3.0-5.5XN, σειρά E4.0-5.5XN
-
Yale: Σειρά GDP/GLP 30-55VX (ηλεκτρικές παραλλαγές)
-
Linde: Σειρά E25-E50
-
KION: Σειρά Baoli KBE (80V βαρέως τύπου)
-
Doosan: B25X-7, B30X-7 series
Πιστοποιήσεις
Ποιες πιστοποιήσεις διασφαλίζουν την ασφαλή λειτουργία βαρέως τύπου;
Οι βιομηχανικές μπαταρίες λιθίου υψηλής χωρητικότητας απαιτούν πρόσθετη επικύρωση ασφάλειας πέρα από τις τυπικές δοκιμές ποιότητας καταναλωτή. Αυτή η μπαταρία διαθέτει πιστοποίηση IEC 62619 ειδικά για βιομηχανικές δευτερεύουσες κυψέλες λιθίου και μπαταρίες, αντιμετωπίζοντας κινδύνους που σχετίζονται με παράλληλες διαμορφώσεις υψηλού ρεύματος.
| Πιστοποίηση |
Εκταση |
Σημασία |
| UL 1973 |
Ασφάλεια κινητήριας δύναμης της Βόρειας Αμερικής |
Απαιτείται για ανάπτυξη βιομηχανικών οχημάτων στις ΗΠΑ/Καναδά |
| CE |
Ευρωπαϊκή συμμόρφωση |
Υποχρεωτική πρόσβαση στην αγορά της ΕΕ και του ΕΟΧ |
| UN38.3 |
Δοκιμές μεταφορών του ΟΗΕ |
Πιστοποιεί την ασφαλή μεταφορά αεροπορικώς, θαλάσσης και ξηράς |
| IEC 62133 |
Δευτερεύουσα ασφάλεια κυττάρων |
Διεθνής γραμμή βάσης για την ασφάλεια των μπαταριών λιθίου |
| IEC 62619 |
Βιομηχανικές δευτερεύουσες μπαταρίες λιθίου |
Ειδικά για βιομηχανικές εφαρμογές υψηλής χωρητικότητας |
| ISO 9001 |
Διαχείριση ποιότητας |
Συνεπής ποιότητα σχεδίασης και κατασκευής |
Κοινωνική Απόδειξη
Τι αναφέρουν οι διαχειριστές λειτουργιών;
"Αναπτύξαμε αυτές τις μονάδες 870Ah στον στόλο εφοδιαστικής λιμένων μας πριν από έξι μήνες. Μόνο η εξάλειψη της αλλαγής μπαταρίας μας εξοικονόμησε 2,5 ώρες εργασίας ανά φορτηγό την ημέρα. Η ενοποίηση του CAN Bus με το σύστημα διαχείρισης στόλου μας παρέχει δεδομένα κατάστασης υγείας σε πραγματικό χρόνο που δεν είχαμε ποτέ με το μόλυβδο οξέος."
— Sarah L., Αντιπρόεδρος Επιχειρήσεων, Όμιλος Coast Logistics
FAQ
Πόσες βάρδιες μπορεί να υποστηρίξει αυτή η μπαταρία χωρίς να αλλάξει;
Κάτω από τυπικές συνθήκες χειρισμού υλικών βαρέως τύπου, αυτή η μπαταρία 69,6 kWh υποστηρίζει 10–14 ώρες συνεχούς λειτουργίας με πλήρη φόρτιση. Με δυνατότητα φόρτισης κατά τη διάρκεια των διαλειμμάτων του χειριστή και των περιόδων γευμάτων, μπορεί να διατηρήσει συνεχείς λειτουργίες με τρεις βάρδιες (24 ώρες) χωρίς αλλαγή μπαταρίας. Ο πραγματικός χρόνος λειτουργίας ποικίλλει ανάλογα με το μέσο βάρος φορτίου, την απόσταση διαδρομής και τη συχνότητα ανύψωσης.
Ποια είναι η διαφορά μεταξύ των μοντέλων 200Ah και 870Ah;
Το μοντέλο 200Ah (16,0 kWh) έχει σχεδιαστεί για εφαρμογές ελαφριάς έως μεσαίας χρήσης και λειτουργίες μίας βάρδιας σε τυπικές αποθήκες. Το μοντέλο 870Ah (69,6 kWh) έχει σχεδιαστεί για περιβάλλοντα βαρέως τύπου, πολλαπλών βάρδιων, όπως λιμάνια, χαλυβουργεία και κέντρα διανομής υψηλής απόδοσης. Η μονάδα 870Ah διαθέτει αρχιτεκτονική διπλής μονάδας, προαιρετική υγρή ψύξη και υψηλότερη δυνατότητα συνεχούς εκφόρτισης.
Μπορεί αυτή η μπαταρία να φορτιστεί με τον υπάρχοντα φορτιστή περονοφόρου ανυψωτικού μου;
Οι υπάρχοντες φορτιστές πρέπει να αξιολογούνται από εξειδικευμένο τεχνικό. Οι φορτιστές μολύβδου-οξέος χρησιμοποιούν συνήθως διαφορετικές καμπύλες τάσης και δεν διαθέτουν την επικοινωνία CAN Bus που απαιτείται για το συντονισμό BMS λιθίου. Συνιστούμε έναν φορτιστή ειδικά για λίθιο, προγραμματισμένο για προφίλ LiFePO4 80 V για να διασφαλιστεί η ασφαλής φόρτιση, η σωστή εξισορρόπηση κυψελών και η μέγιστη διάρκεια ζωής του κύκλου.
Πώς προστατεύεται η μπαταρία από βαθιά εκφόρτιση;
Το BMS παρακολουθεί την κατάσταση φόρτισης σε πραγματικό χρόνο και ενεργοποιεί μια προειδοποίηση στο 20% SOC. Σε 10% SOC, το σύστημα μειώνει το ρεύμα εκφόρτισης για να προστατεύσει την ακεραιότητα της κυψέλης. Η εκφόρτιση τερματίζεται αυτόματα στην ρυθμιζόμενη τάση διακοπής (προεπιλογή 62,5 V). Αυτές οι πολυεπίπεδες προστασίες αποτρέπουν τις συνθήκες βαθιάς εκφόρτισης που προκαλούν μόνιμη απώλεια χωρητικότητας στα κύτταρα λιθίου.
Τι συντήρηση χρειάζεται αυτή η μπαταρία;
Οι μπαταρίες περονοφόρου ανυψωτικού λιθίου δεν απαιτούν πότισμα, εξισορρόπηση ή περιορισμό διαρροής οξέος. Η προγραμματισμένη συντήρηση περιορίζεται στην ετήσια επιθεώρηση των συνδέσεων τερματικού, την ακεραιότητα του περιβλήματος και τις ενημερώσεις υλικολογισμικού BMS. Το σύστημα διαχείρισης μπαταρίας εκτελεί αυτόματη εξισορρόπηση κυψελών κατά τη διάρκεια κάθε κύκλου φόρτισης, εξαλείφοντας τις ρουτίνες χειροκίνητης συντήρησης που απαιτούνται από τα συστήματα μολύβδου-οξέος.
Είναι η μπαταρία αδιάβροχη για εξωτερική χρήση;
Η βαθμολογία του περιβλήματος IP67 παρέχει πλήρη προστασία από την είσοδο σκόνης και την προσωρινή βύθιση σε νερό σε βάθος έως και 1 μέτρο για 30 λεπτά. Αυτή η βαθμολογία υποστηρίζει τη λειτουργία σε εξωτερικούς χώρους σε βροχή και υγρές συνθήκες. Για μόνιμες υπαίθριες εγκαταστάσεις ή περιβάλλοντα πλύσης υψηλής πίεσης, συνιστάται ένα πρόσθετο προστατευτικό κάλυμμα.
Σε ποια δεδομένα μπορώ να έχω πρόσβαση μέσω της διεπαφής CAN Bus;
Η διεπαφή CAN Bus 2.0B εκπέμπει δεδομένα σε πραγματικό χρόνο, όπως: κατάσταση φόρτισης (SOC), κατάσταση υγείας (SOH), μεμονωμένες τάσεις κυψέλης, θερμοκρασία πακέτου, ρεύμα φόρτισης/εκφόρτισης, μέτρηση κύκλων και κωδικούς βλάβης. Αυτά τα δεδομένα ενσωματώνονται με τις περισσότερες πλατφόρμες τηλεματικής στόλου και συστήματα απεικόνισης OEM περονοφόρων.
Πώς αποστέλλεται και τοποθετείται η μπαταρία;
Η μπαταρία αποστέλλεται σε κατάσταση φόρτισης περίπου 30% σε συμμόρφωση με τους κανονισμούς μεταφοράς UN38.3. Η εγκατάσταση απαιτεί πιστοποιημένο τεχνικό περονοφόρου ανυψωτικού για να επαληθεύσει την τοποθέτηση του διαμερίσματος, να συνδέσει τα καλώδια επικοινωνίας και να θέσει σε λειτουργία το σύστημα με το φορτιστή. Η υποστήριξη επιτόπιας θέσης σε λειτουργία είναι διαθέσιμη παγκοσμίως.
